Hướng dẫn sử dụng Phần mềm camera CPR-PHOTORADAR

Hướng dẫn sử dụng Phần mềm Thiết bị đo tốc độ tự động có ghi hình

1. Hướng dẫn truy cập lần đầu

Bước 1: Thực hiện truy cập thiết bị lần đầu bằng tài khoản Admin và mật khẩu mặc định của nhà sản xuất.
Bước 2: Sau khi đăng nhập thành công, hệ thống yêu cầu thay đổi mật khẩu. Nếu không thực hiện bước này, người dùng sẽ không thể tiếp tục sử dụng.
Bước 3: Hoàn tất việc đổi mật khẩu, người dùng cần đồng ý với sách bảo vệ dữ liệu và quyền riêng tư của hệ thống để tiếp tục.
Bước 4: Người dùng cũng có thể lựa chọn sử dụng web bằng ngôn ngữ tiếng việt hoặc tiếng anh.

2. Hướng dẫn thiết lập trạng thái mặc định (Reset default)

Trong trường hợp người dùng quên mật khẩu tài khoản Admin hoặc không nhớ địa chỉ IP của thiết bị, người dùng có thể tiến hành khôi phục về trạng thái mặc định theo các bước sau:

Ngắt nguồn, cắm lại thiết bị.
Chờ thiết bị khởi động xong, nhấn và giữ nút Reset default trong khoảng 5 giây rồi thả ra. Hệ thống sẽ tự động trở về cấu hình ban đầu của nhà sản xuất.

3. Giao diện đăng nhập

Người dùng đăng nhập vào chương trình theo đường dẫn. Giao diện đăng nhập như hình sau:

Người dùng nhập tên và mật khẩu của mình vào ô trống. Sau đó ấn nút hoặc ấn Enter.

4. Thay đổi mật khẩu

Giao diện thay đổi mật khẩu như hình:

Người dùng tiến hành nhập mật khẩu cũ, mật khẩu mới vào form nhập. Sau đó ấn nút “Lưu thay đổi”, chương trình sẽ lưu lại mật khẩu cho tài khoản đó.

5. Chính sách bảo vệ dữ liệu và quyền riêng tư

Người dùng cần đồng ý với sách bảo vệ dữ liệu và quyền riêng tư của hệ thống để tiếp tục sử dụng chương trình. Giao diện như hình:

Người dùng tích vào mục “Tôi đã đọc và đồng ý với Chính sách Quyền riêng tư”. Sau đó ấn nút “Lưu”

6. Xem trực tiếp

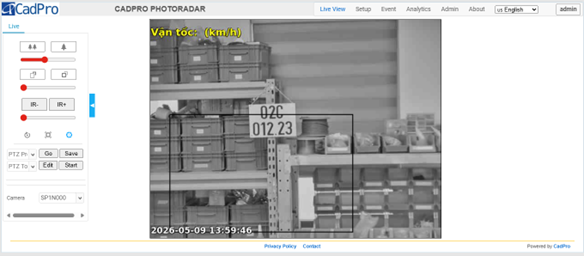

Chức năng này cho phép người dùng có thể xem trực tiếp video. Giao diện như hình:

Người dùng có thể phóng to thu nhỏ bằng cách kích vào hoặc kéo thanh trượt như hình:

Người dùng có thể điều chỉnh độ sắc nét bằng cách kích vào hoặc kéo thanh trượt như hình:

Người dùng có thể điều chỉnh tia hồng ngoài bằng cách kích vào hoặc kéo thanh trượt như hình:

Người dùng có thể chọn camera xem như hình:

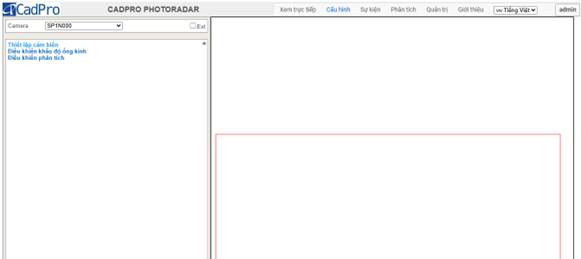

7. Cấu hình

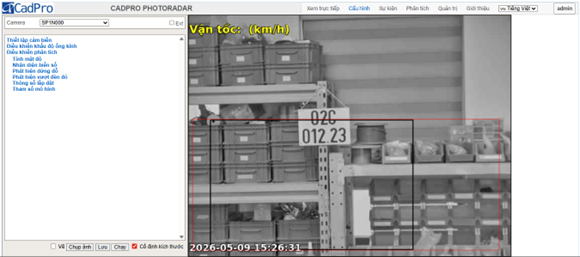

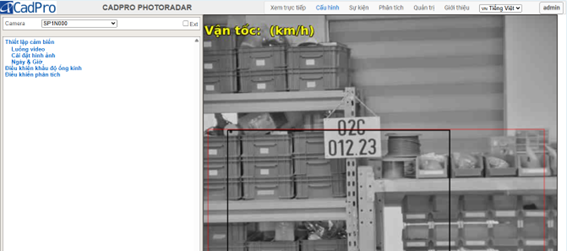

Có chức năng thiết lập các cấu hình cho camera. Giao diện như hình:

7.1. Thiết lập cảm biến

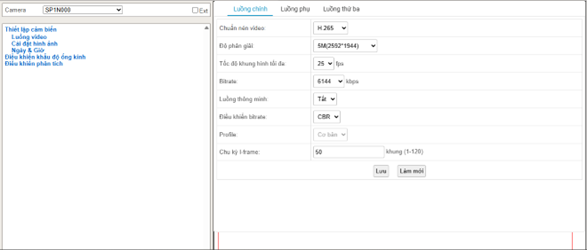

Có chức năng thiết lập các luồng video, cài đặt hình ảnh, cài đặt ngày giờ cho camera. Giao diện như hình:

Luồng video

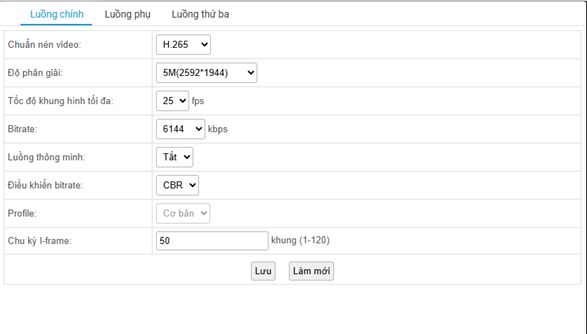

Thiết lập cấu hình các luồng hình ảnh của camera. Giao diện như hình:

- Luồng chính: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt

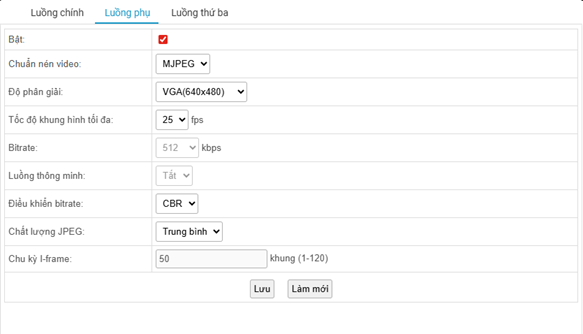

- Luồng phụ: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt

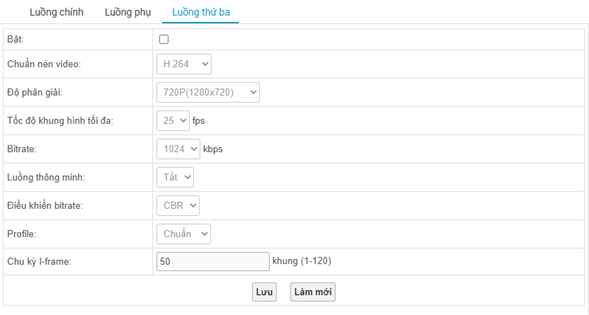

- Luồng thứ 3: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt

Cài đặt hình ảnh

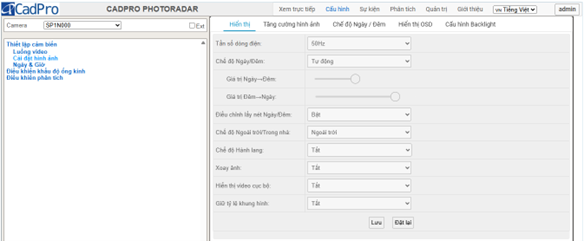

Chức năng này để thiết lập cấu hình hình ảnh. Giao diện như hình:

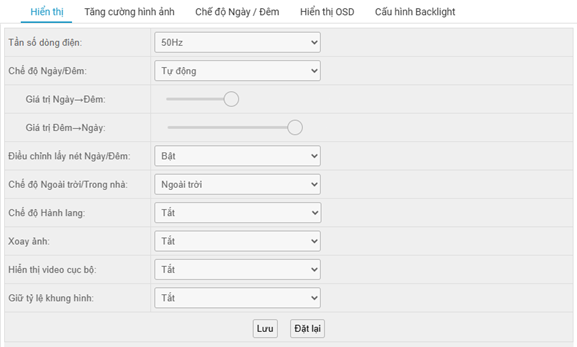

- Hiển thị: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt:

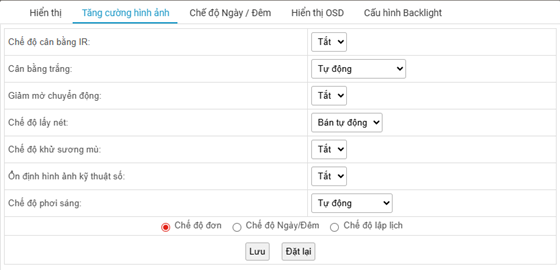

- Tăng cường hình ảnh: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt:

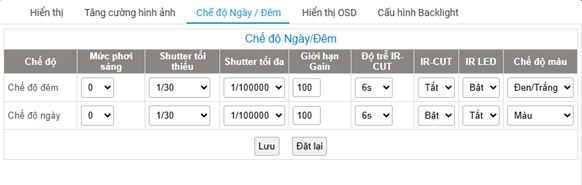

- Chế độ Ngày/Đêm: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt:

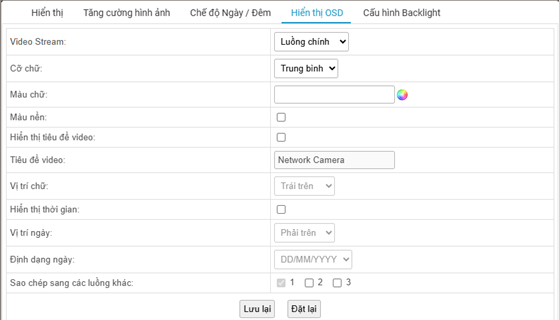

- Hiển thị OSD: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt:

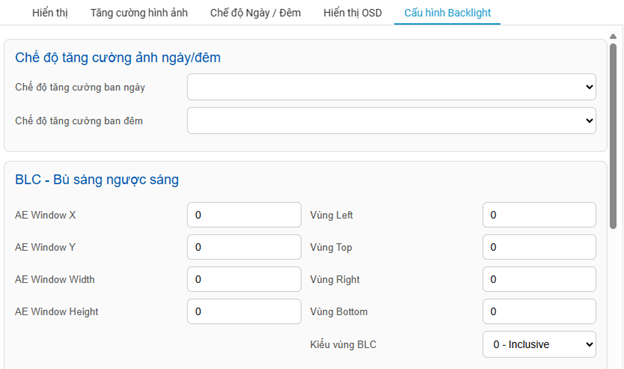

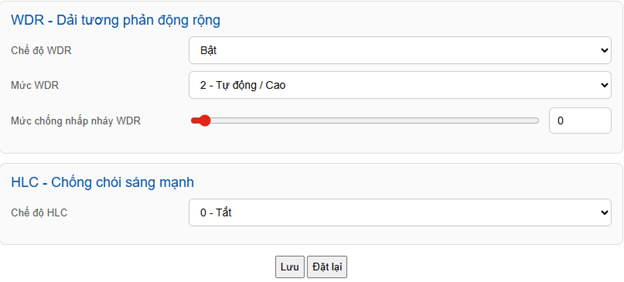

- Cấu hình Backlight: Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt:

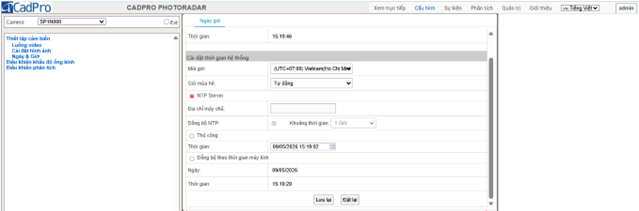

Giao diện cấu hình thời gian

Chức năng này để thiết lập cấu hình thời gian. Giao diện như hình:

Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu lại” để lưu lại cấu hình cài đặt.

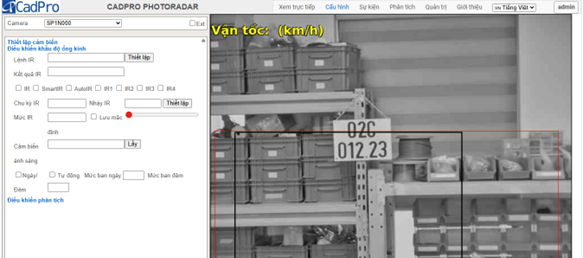

7.2. Giao diện điều khiển khẩu độ ống kính

Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt.

7.3. Điều khiển phân tích

Có chức năng tính toán mật độ giao thông. Giao diện như hình:

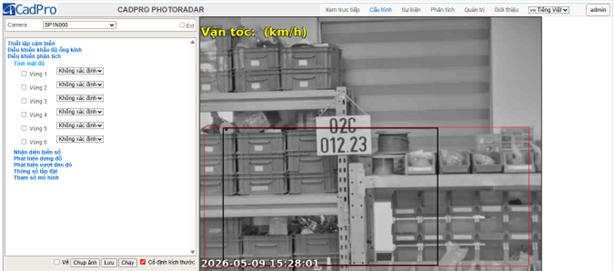

Tính mật độ

Thiết lập vùng nhận dạng

Giao diện như hình:

Người dùng thiết lập bằng cách như sau:

- Tích chọn vùng tính mật độ
- Chọn vùng camera:

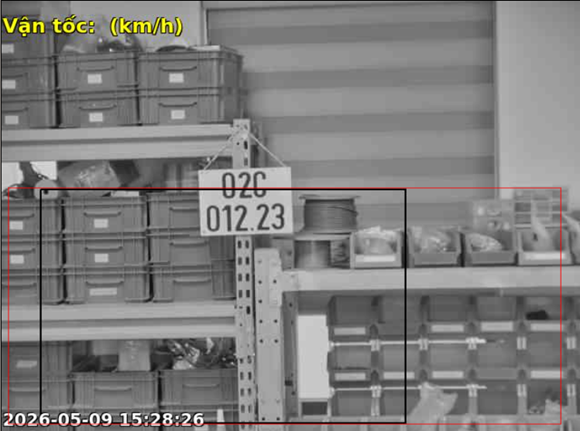

- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

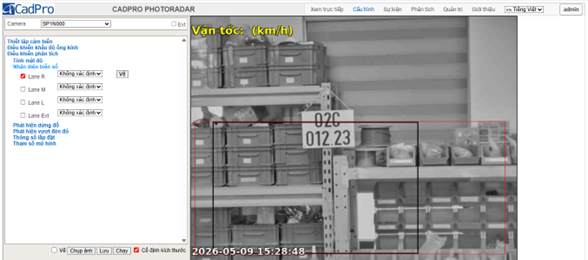

Nhận diện biển số

Thiết lập vùng nhận dạng biển số. Giao diện như hình:

Người dùng thiết lập bằng cách như sau:

- Tích chọn làn cần thiết lập
- Chọn vùng camera:

- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

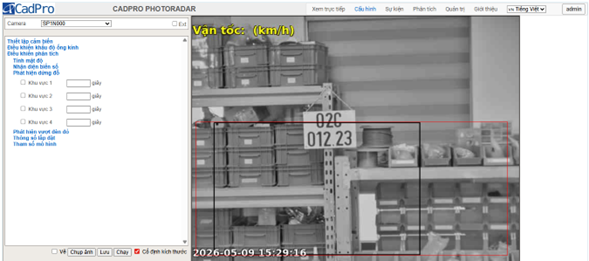

Phát hiện dừng đỗ

Thiết lập vùng dừng đỗ. Giao diện như hình:

Người dùng thiết lập bằng cách làm như sau:

- Tích chọn khu vực cần thiết lập
- Nhập số giây cần thiết lập
- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

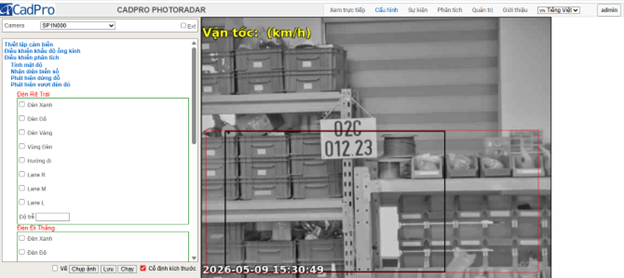

Phát hiện vượt đèn đỏ
- Thiết lập đèn rẽ trái: Giao diện như hình

Người dùng thiết lập bằng cách làm như sau:

- Tích chọn vùng đèn cần thiết lập
- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

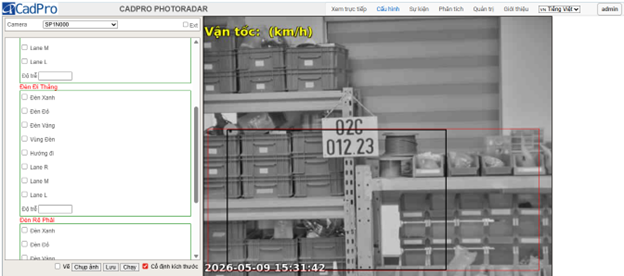

- Thiết lập đèn đi thẳng: Giao diện như hình

Người dùng thiết lập bằng cách làm như sau:

- Tích chọn vùng đèn cần thiết lập
- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

Thiết lập đèn rẽ trái: Giao diện như hình

Người dùng thiết lập bằng cách làm như sau:

- Tích chọn vùng đèn cần thiết lập
- Kích nút “Vẽ”, sau đó giữ chuột trái khoanh vùng cần thiết lập trên cửa sổ bên phải

- Ấn nút “Lưu” để lưu lại
- Các vùng khác thiết lập tương tự

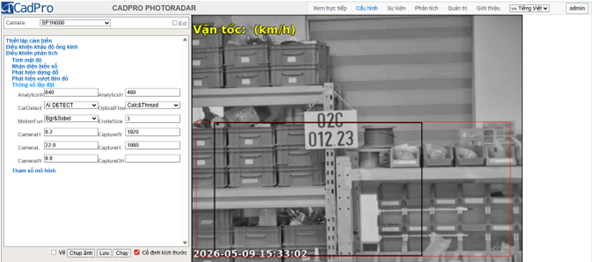

Thông số lắp đặt:

Có chức năng thiết lập thông số lắp đặt. Giao diện như hình:

Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt.

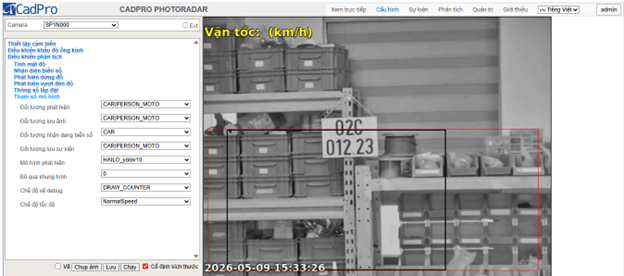

Tham số mô hình

Có chức năng thiết lập tham số mô hình. Giao diện như hình:

Người dùng chọn các thông số cấu hình cần thiết lập trong ô chọn. Sau đó ấn nút “Lưu” để lưu lại cấu hình cài đặt.

8. Giao diện danh sách sự kiện

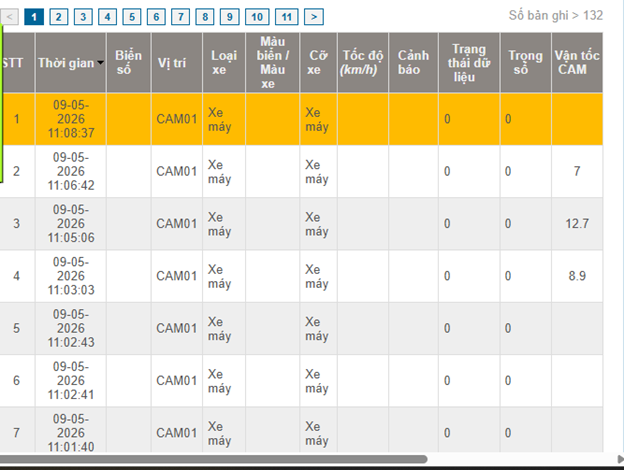

Bảng danh sách sự kiện được ghi nhận gồm các giá trị: Thời gian, biển số, vị trí, loại xe, đặc điểm, cỡ xe, vận tốc, cảnh báo, TTDL, Trọng số, Vận tốc cam

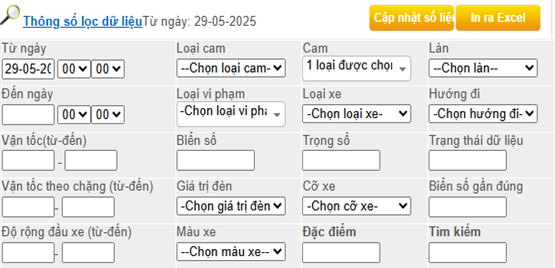

Tìm kiếm sự kiện theo các tiêu chí khác nhau như: Thời gian, loại cam, hướng đến, loại vi phạm, loại xe, biển số, màu xe, đặc điểm,…

Sau khi lựa chọn các tiêu chí theo mong muốn. Người dùng ấn nút “Cập nhật số liệu”. Thông tin tìm kiếm sẽ được hiển thị:

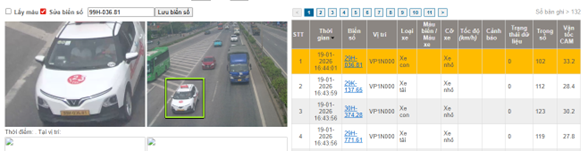

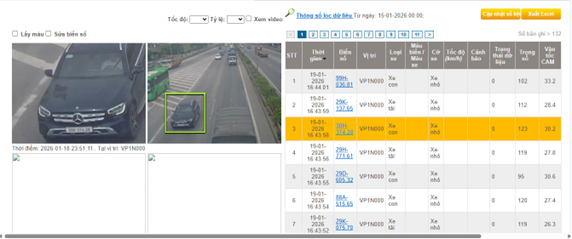

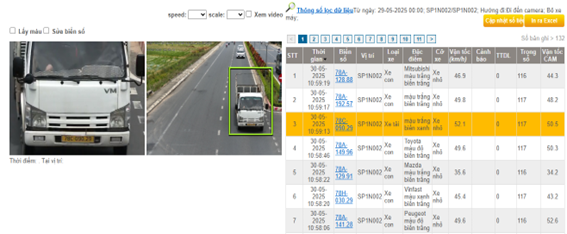

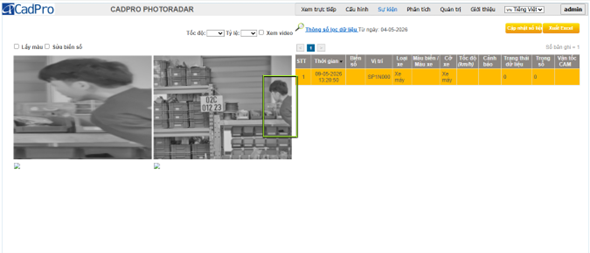

Theo dõi cảnh báo: Người dùng vào Thông số lọc dữ liệu, chọn “Chọn tất cả” hoặc bấm chọn các vi phạm mình cần xem. Sau đó bấm nút “Cập nhật số liệu”. Chương trình sẽ hiển thị như hình:

Tại đây người dùng có thể xem lại ảnh, video, sửa lại biển số xe,…

Người dùng bấm vào từng dòng trong bảng danh sách để xem
Người dùng kích nút “Xem video” để xem lại video
Người dùng chọn một dòng dữ liệu cần sửa lại biển số

Người dùng nhập lại biển số đúng. Sau đó ấn nút “Lưu biển số” để lưu lại. Chương trình sẽ tự động cập nhật biển số mới

Người dùng ấn nút “Xuất excel”. Chương trình sẽ tự động download file excel danh sách lượt xe về máy.

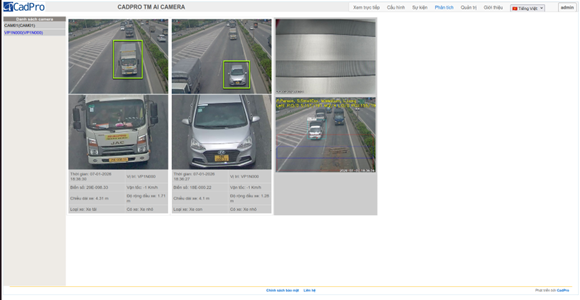

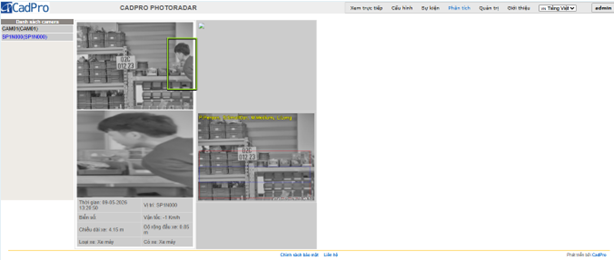

9. Giao diện phân tích

Tại đây người dùng có thể xem được các thông tin hình ảnh của xe như: thời gian, biển số, chiều dài xe, loại xe, vị trí, vận tốc, cỡ xe,…

Giao diện như hình:

10. Quản trị

Có chức năng quản trị hệ thống, thiết bị, bảo mật, cập nhật và khôi phục các cài đặt của hệ thống.

Giao diện như hình:

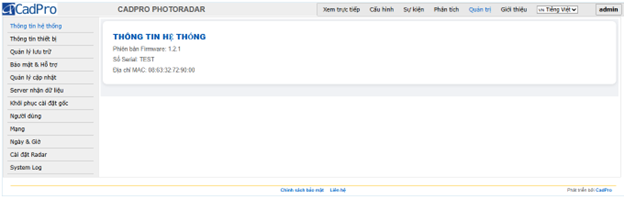

10.1. Thông tin hệ thống

Bao gồm các thông tin về phiên bản, phiên bản web, số serial, địa chỉ MAC của hệ thống

Giao diện như hình:

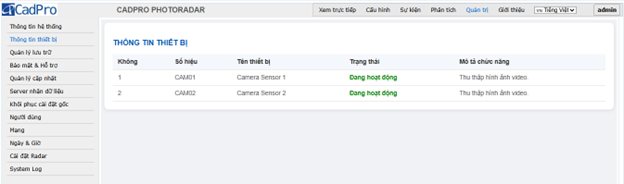

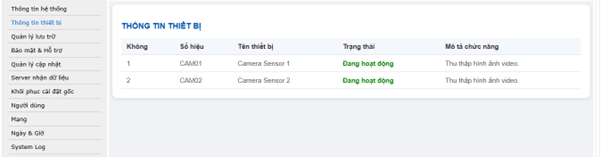

10.2. Thông tin thiết bị

Bao gồm các thông tin về số hiệu, tên thiết bị, trạng thái và chức năng các thiết bị của hệ thống.

Giao diện như hình:

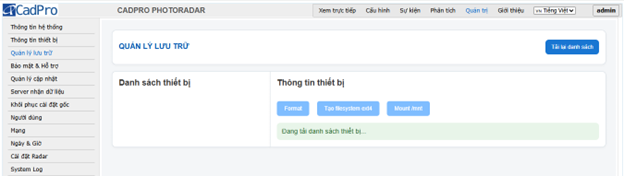

10.3. Quản lý lưu trữ

Bao gồm các thông tin danh sách thiết bị và thông tin thiết bị của hệ thống

Giao diện như hình:

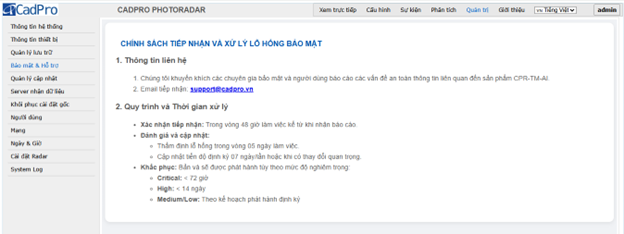

10.4. Bảo mật và hỗ trợ

Bao gồm các thông tin liên hệ và quy trình xử lý lỗ hổng bảo mật của hệ thống

Giao diện như hình:

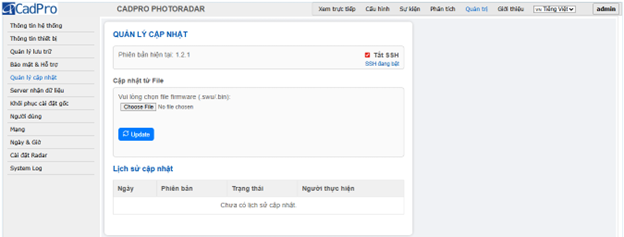

10.5. Quản lý cập nhật

Bao gồm các thông tin liên hệ và quy trình xử lý lỗ hổng bảo mật của hệ thống

Giao diện như hình:

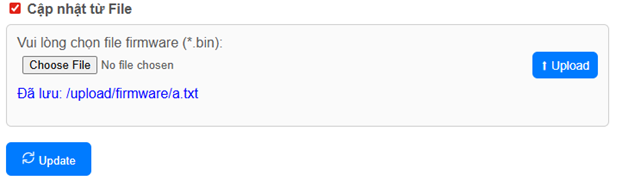

Cập nhật từ File: Người dùng tích chọn mục “Cập nhật từ File” như hình:

- Ấn nút “Choose File” sau đó tìm đường dẫn đến file firmware cần cập nhật
- Ấn nút “Upload”
- Ấn nút “Update” để lưu lại

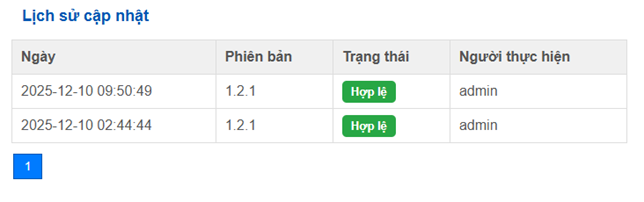

Lịch sử cập nhật: Người dùng có thể xem lại lịch sử cập nhật của hệ thống

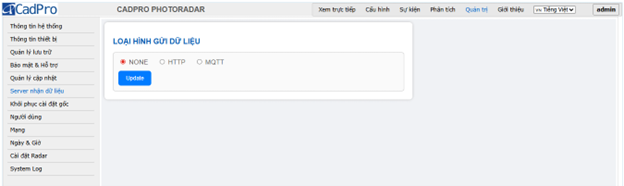

10.6. Server nhận dữ liệu

Người dùng tích chọn loại hình gửi dữ liệu
Ấn nút “Update”

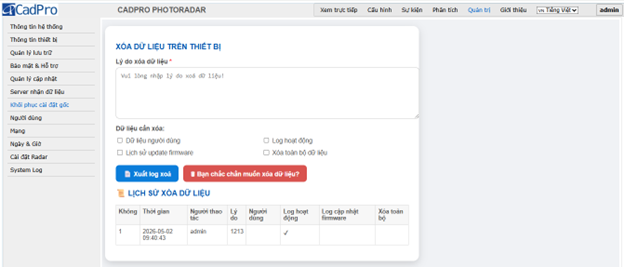

10.7. Khôi phục cài đặt gốc

Người dùng nhập lý do cần xóa dữ liệu
Tích chọn các dữ liệu cần xóa
Ấn nút “Bạn chắc chắn muốn xóa dữ liệu”
Ấn nút “Xuất log xóa” để download log xóa về máy

Hệ thống sẽ tự động xóa dữ liệu mà người dùng đã chọn

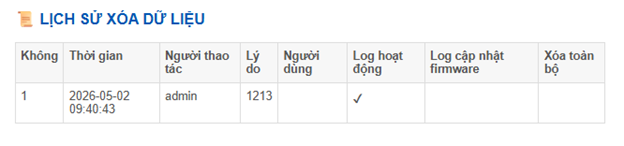

Người dùng cũng có thể xem lại lịch sử xóa dữ liệu:

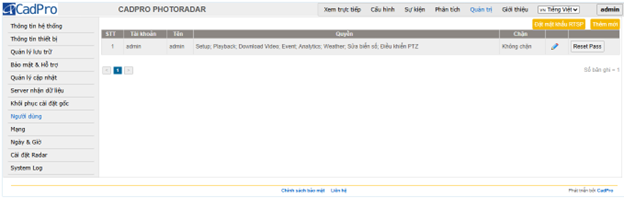

10.8. Quản trị người dùng

Mỗi người sử dụng hệ thống có một tài khoản người sử dụng có các quyền truy cập khác nhau. Người dùng được phân quyền làm việc với chức năng nào thì chỉ được thực hiện chức năng đó.

Giao diện như hình:

Thêm người dùng

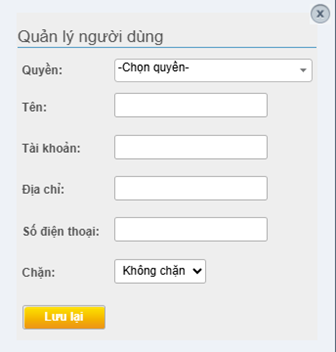

Người dùng click vào nút , chương trình hiển thị cửa sổ nhập thông tin:

Người dùng nhập các thông tin vào các ô nhập. Sau đó click vào nút để lưu thông tin và hoàn thành việc thêm quyền truy cập.

Sửa người dùng

Chọn một tài khoản muốn sửa quyền truy cập trong danh sách người dùng, sau đó ấn nút sửa . Chương trình sẽ hiển thị giao diện sửa thông tin người dùng:

Người dùng sửa lại các thông tin của tài khoản được chọn, sau đó click vào nút để lưu thông tin thay đổi.

Xoá người dùng

Chọn một tài khoản muốn xóa quyền truy cập trong danh sách, sau đó ấn nút . Chương trình sẽ hiển thị cửa sổ thông báo:

Người dùng ấn nút “OK”, quyền truy cập tài khoản đó sẽ được xóa khỏi danh sách.

Reset Password

Chọn một tài khoản muốn reset pass trong danh sách, sau đó ấn nút . Chương trình sẽ hiển thị cửa sổ thông báo:

Người dùng ấn nút “OK”. Chương trình sẽ xuất hiện một cửa sổ thông báo mật khẩu mới. Người dùng ghi nhớ lại password để đăng nhập cho những lần sau.

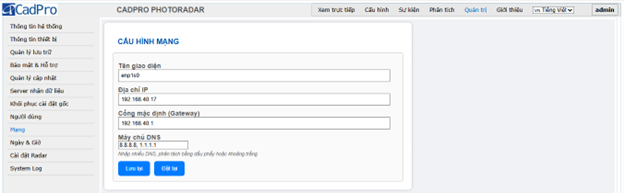

10.9. Quản trị mạng

Giao diện như hình:

Người dùng nhập các thông tin như tên giao diện, địa chỉ IP, cổng mặc định (Gateway), máy chủ DNS vào form nhập
Ấn nút “Lưu lại” để lưu lại các thông tin vừa nhập
Ấn nút “Đặt lại” để lấy lại các thông số cài đặt gốc

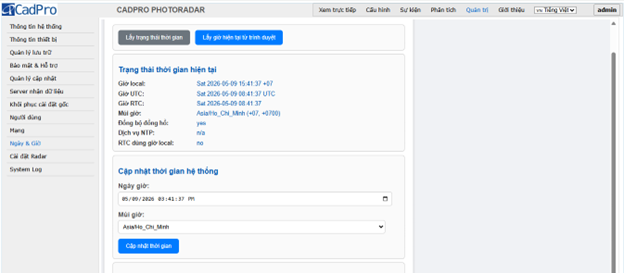

10.11. Quản trị cài đặt ngày giờ

Người dùng lựa chọn thời gian cài đặt, cập nhật thời gian hệ thống, cài đặt máy chủ NTP. Sau đó:
Ấn nút để lấy trạng thái thời gian hiện tại
Ấn nút để lấy giờ hiện tại từ trình duyệt
Ấn nút để cập nhật thời gian
Ấn nút để lấy cấu hình NTP hiện tại
Ấn nút để cập nhật máy chủ NTP
